ZW型系列无堵塞自吸式排污泵

一、ZW型无堵塞自吸式排污泵产品概述：

    ZW型无堵塞自吸排污泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。

二、ZW型系列无堵塞自吸式排污泵使用范围：

     ①环境温度≤45℃，介质温度≤60℃。
     ②介质PH值铸铁泵为6～9，不锈钢泵为1～14。
     ③通过颗粒大直径为泵口径的60%，纤维长度为口径的5倍。
     ④介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。

三、ZW型系列无堵塞自吸式排污泵结构及工作原理

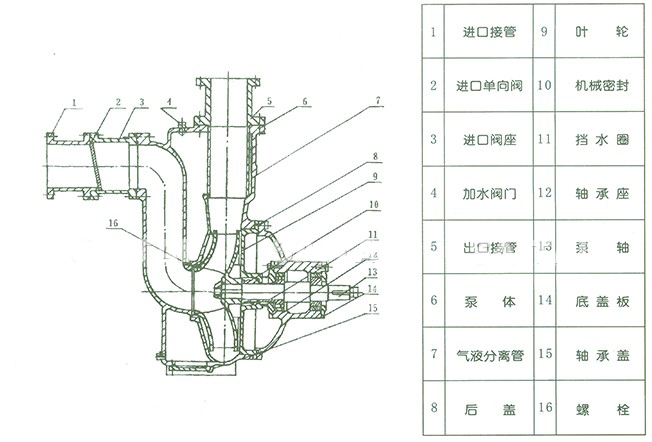

   ZW型无堵塞自吸泵主要由泵体、叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。泵的工作原理：泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与泵工作腔相通，构成泵的轴向回流外混式系统。泵停止工作后，泵内腔已储有一定容积的液体。当泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网格回流到工作腔，气体被排出泵外，使泵内形成一定的真空度，达到自吸的作用。

四、ZW自吸无堵塞排污泵型号参数：

型 号 口径（mm） 流量 扬程 功率 吸程 转速 进口 出口 (m3/h) (m) (KW) (m) (r/min) ZW25-8-15 25 25 8 15 1.5 5.5 2900 ZW25-8-30 25 25 8 30 3 5.5 2900 ZW32-5-20 32 32 5 20 2.2 5.5 2900 ZW32-10-20 32 32 10 20 2.2 5.5 2900 ZW32-9-30 32 32 9 30 3 5.5 2900 ZW40-10-20 40 40 10 20 2.2 5.5 2900 ZW40-20-15 40 40 20 15 2.2 5.5 2900 ZW40-15-30 40 40 15 30 3 5.5 2900 ZW50-10-20 50 50 10 20 2.2 5.5 2900 ZW50-20-12 50 50 20 12 2.2 5.5 2900 ZW50-15-30 50 50 15 30 3 5.5 2900 ZW50-18-20 50 50 18 20 3 5.5 2900 ZW50-20-35 50 50 20 35 5.5 5.5 2900 ZW50-25-30 50 50 25 30 5.5 5.5 2900 ZW50-20-40 50 50 20 40 7.5 5.5 2900 ZW50-20-50 50 50 20 50 11 5.5 2900 ZW65-30-18 65 65 30 18 4 5.5 2900 ZW65-30-18 65 65 30 18 4 5.5 1450 ZW65-25-30 65 65 25 30 5.5 5.5 2900 ZW65-25-40 65 65 25 40 7.5 5.5 2900 ZW65-40-25 65 65 40 25 7.5 5.5 1450 ZW65-50-30 65 65 50 30 7.5 5.5 2900 ZW65-65-25 65 65 65 25 7.5 5.5 2900 ZW65-25-50 65 65 25 50 11 5.5 2900 ZW80-40-16 80 65 40 16 4 5.0 2900 ZW80-40-16 80 65 40 16 4 5.0 1450 ZW80-50-20 80 65 50 20 5.5 5.0 1450 ZW80-40-25 80 65 40 25 7.5 5.5 1450 ZW80-25-40 80 65 25 40 7.5 5.5 2900 ZW80-65-25 80 65 65 25 7.5 5.5 2900 ZW80-80-20 80 65 80 35 7.5 5.5 1450 ZW80-80-35 80 65 80 35 15 5.5 2900 ZW80-40-50 80 65 40 50 18.5 5.5 1450 ZW80-50-60 80 65 50 60 22 5.0 2900 ZW100-100-15 100 80 100 15 7.5 5.5 1450 ZW100-80-20 100 80 80 20 7.5 5.5 1450 ZW100-100-20 100 80 100 20 11 5.5 1450 ZW100-100-30 100 80 100 30 22 5.5 1450 ZW100-80-45 100 80 80 45 30 5.5 2900 ZW100-80-60 100 80 80 60 37 5.5 2900 ZW100-80-80 100 80 80 80 45 5.5 2900 ZW125-120-20 125 125 120 20 15 5.5 1450 ZW150-180-14 150 125 180 14 15 5.5 1450 ZW150-150-20 150 125 150 20 15 5.5 1450 ZW150-200-15 150 125 200 15 18.5 5.5 1450 ZW150-200-20 150 125 200 20 22 5.5 1450 ZW150-180-20 150 125 180 20 22 5.0 1450 ZW150-160-30 150 125 160 30 30 5.0 1450 ZW150-180-30 150 125 180 30 37 5.0 1450 ZW150-180-38 150 125 180 38 55 5.5 1450 ZW150-150-45 150 125 150 45 55 5.5 1450 ZW200-280-14 200 150 280 14 22 5.0 1450 ZW200-280-20 200 150 280 20 37 5.0 1450 ZW200-300-25 200 150 300 25 45 5.0 1450 ZW200-280-28 200 150 280 28 55 5.2 1450 ZW250-420-20 250 200 420 20 55 4.5 1450 ZW300-800-14 300 250 800 14 55 4.5 1450   五、ZW型系列无堵塞自吸式排污泵安装尺寸 型号 L L1 L2 L3 L4 A F B1 B2 H Hl H2 n3 n-d 25-8-15 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 32-5-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 32-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 32-9-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6 40-10-20 800 640 115 400 220 210 450 250 300 190 3lO 500 24 4-φl6 40-20-5 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 40-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6 50-10-20 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 50-20-12 800 640 115 400 220 210 450 250 300 190 310 500 24 4-φl6 50-15-30 890 740 140 445 230 220 510 310 360 205 345 540 24 4-φl6 50-20-35 1130 840 135 570 315 350 650 350 410 240 430 630 25 4-φl8 65-30-18 1120 770 125 520 370 390 720 350 410 250 445 705 25 4-φl8 65-25-30 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8 65-25-40 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8 65-40-25 1130 840 135 570 315 360 660 350 410 240 430 640 25 4-φl8 65-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8 80-40-16 1120 770 125 520 370 390 720 350 410 250 445 705 25 4-φl8 80-40-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8 80-25-40 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8 80-65-25 1190 840 135 570 380 390 720 350 410 255 465 705 25 4-φl8 80m80-35 1325 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23 80-40-50 1370 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23 80-50-60 1390 1050 170 705 350 390 720 450 500 270 465 725 25 4-φ23 100-80-20 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4-φ18 100-100-15 1350 1010 170 630 450 430 825 430 480 300 580 820 28 4-φ18 100-100-20 1420 1035 200 630 450 430 825 450 500 300 580 820 25 4-φ23 100-100-30 1520 1050 170 705 450 430 825 450 500 300 580 820 25 4-φ23 100-80-45 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4-φ23 100-80-60 1620 1180 210 785 450 430 825 500 550 325 600 840 28 4-φ23 100-80-80 1670 1250 210 785 450 430 825 500 550 325 600 840 28 4-φ23 125-120-20 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23 150-180-14 1650 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23 150-180-20 1710 1260 255 750 610 560 990 450 500 325 625 910 30 4-φ23 150-180-30 1820 1350 275 800 630 560 990 520 565 350 650 930 30 4-φ23 150-180-38 1930 1450 300 850 655 560 990 580 660 350 650 930 30 4-φ23 200-280-14 1920 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23 200-280-20 2035 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23 200-300-25 2060 1440 300 840 800 720 1205 520 565 365 680 1030 30 4-φ23 200-280-28 2145 1540 300 940 800 720 1205 580 660 385 700 1050 30 4-φ23 250-420-20 2180 1600 300 1000 800 800 1330 610 680 430 800 1200 30 4-φ23 300-800-14 2580 1880 300 1280 800 1030 1500 610 680 530 900 1350 30 4-φ23 型号 吸人口法兰尺寸 排出口法兰尺寸 DN1 D1 Dxx d1 b1 f1 n1×d01 DN2 D2 D22 d2 b2 f2 n1×d02 25-8-15 25 100 75 60 14 2 4×φ14 25 100 75 60 14 2 4×φ14 32-5-20 32 120 90 70 14 2 4×φ14 32 120 90 70 14 2 4×φ14 32-10-20 32 120 90 70 14 2 4×φ14 32 120 90 70 14 2 4×φ14 32-9-30 32 120 90 70 14 2 4×φ14 32 120 90 70 14 2 4×φ14 40-10-20 40 130 100 80 14 2 4×φ14 32 120 90 70 14 2 4×φ14 40-20-15 40 130 100 80 14 2 4×φ14 32 120 90 70 14 2 4×φ14 40-15-30 40 130 100 80 14 2 4×φ14 32 120 90 70 14 2 4×φ14 50-10-20 50 140 110 90 14 2 4×φ14 40 130 100 80 14 2 4×φ14 50-20-12 50 140 110 90 14 2 4×φ14 40 130 100 80 14 2 4×φ14 50-15-30 50 140 110 90 14 2 4×φ14 40 130 1OO 80 14 2 4×φ14 50-20-35 50 140 110 90 14 2 4×φ14 40 130 100 80 14 2 4Xφ14 65-30-18 65 160 130 110 14 2 4×φ14 65 160 130 11O 14 2 4×φ14 65-25-30 65 160 130 110 14 2 4×φ14 65 160 130 110 14 2 4×φ14 65-25-40 65 160 130 110 14 2 4×φ14 65 160 130 110 14 2 4×φ14 65-40-25 65 160 130 110 14 2 4×φ14 65 160 130 110 14 2 4×φ14 65-65-25 65 160 130 110 14 2 4×φ14 65 160 130 11O 14 2 4×φ14 80-40-16 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 80-40-25 80 190 150 125 15 2 4×φ18 65 160 130 11O 14 2 4×φ14 80-25-40 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 80-65--25 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 80-80-35 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 80-40-50 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 80-50-60 80 190 150 125 15 2 4×φ18 65 160 130 110 14 2 4×φ14 100-80-20 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-100-15 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-100-20 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-100-30 1OO 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-80-45 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-80-60 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 100-80-80 100 210 170 145 15 3 4×φ18 80 190 150 125 15 2 4×φ18 125-120-20 125 240 200。 175 20 3 8×φ18 125 240 200 175 20 3 8×φ18 150-180-14 150 t265 225 200 20 3 8×φ18 125 240 200 175 20 3 8×φ18 150-180-20 150 265 225 200 20 3 8×φ18 125 240 200 175 20 3 8×φ18 150-180-30 150 265 225 200 20 3 8×φ18 125 240 200 175 20 3 8×φ18 150-180-38 150 265 225 200 20 3 8×φ18 125 240 200 175 20 3 8×φ18 200-280-14 200 320 280 255 22 3 8×φ18 150 265 225 200 20 3 8×φ18 200-280-20 200 320 280 255 22 3 8×φ18 150 265 225 200 20 3 8×φ18 200-300-25 200 320 280 255 22 3 8×φ18 150 265 225 200 20 3 8×φ18 200-280-28 200 320 280 255 22 3 8×φ18 150 265 225 200 20 3 8×φ18 250-420-20 250 375 335 310 24 3 12×φ18 200 320 280 255 22 3 8×φ18 300-800-14 300 375 395 362 24 4 12×φ18 250 375 335 310 24 3 12×φ18   ZW型系列无堵塞自吸式排污泵订购需知： 一、如您需要订购ZW型系列无堵塞自吸式排污泵; 需确定： 1、ZW型系列无堵塞自吸式排污泵流量、扬程、自吸高度 2、ZW型系列无堵塞自吸排污泵配套功率、工作电压 3、ZW型系列无堵塞自吸式排污泵进出口径 4、ZW型系列无堵塞自吸式排污泵过流介质 以便我们技术人员为您准确选择。 二、若已由设计单位已选好ZW型系列无堵塞自吸式排污泵;产品型号，则直接根据所选型号与上海万经泵业制造有限公司联系。 三、若在ZW型系列无堵塞自吸式排污泵选型过程中存在疑问，欢迎联系我们的在线客服，为您提供满意的服务 感谢您访问上海万经泵业制造有限公司的网站（http://www.kopump.com)，我们将竭诚为您提供让您满意的服务！
